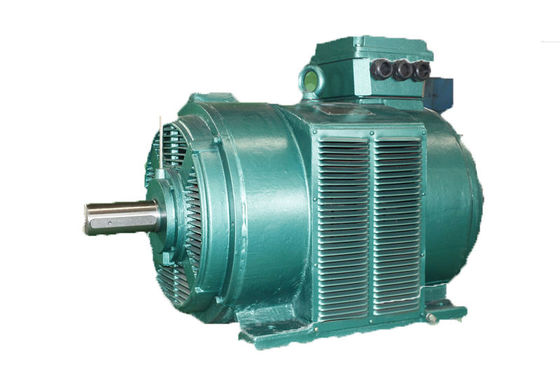

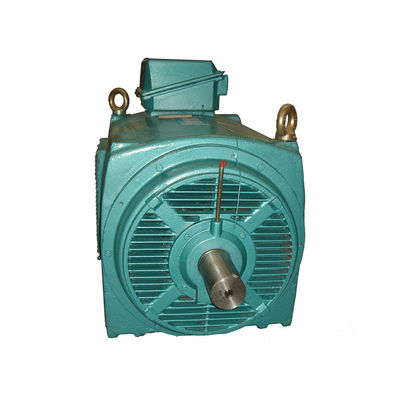

एयर कंप्रेसर के लिए 380V 50 हर्ट्ज क्लास एफ आईएम बी 3 आईपी 23 मोटर
Place of Origin | China |
---|---|
ब्रांड नाम | Simo Motor |
प्रमाणन | 3C, CE, GOST, CNAS,UL,QMS,EMS |
Model Number | Y Series IP23 Low Voltage Three-phase Asynchronous Motor |
Minimum Order Quantity | 1 |
Packaging Details | Solid Wood Package |
Delivery Time | 50-60 Working Days |
Payment Terms | T/T |
प्रकार | Y सीरीज IP23 लो वोल्टेज थ्री-फेज एसिंक्रोनस मोटर | ढांचा | H280-H355 |
---|---|---|---|
वोल्टेज | 380V | डंडे की संख्या | 2पी, 4पी, 6पी, 8पी, 10पी, 12पी |
उत्पादन ग्रेड | आईपी23 | शक्ति | 55kW-355kW |
आवृत्ति | 50HZ | मानक | जेबी |
शीतलन प्रकार | आईसी01 | माउन्टिंग का प्रकार | आईएम बी3, आईएम बी35, आईएम बी5, आईएम वी1, आदि |
हाई लाइट | 380V IP23 मोटर,IM B3 IP23 मोटर,380V मोटर ip23 |
एयर कंप्रेसर के लिए 380V 50 हर्ट्ज क्लास एफ आईएम बी 3 आईपी 23 मोटर
तकनीकी लाभ
IP23 मोटर की यह श्रृंखला सामान्य गिलहरी-पिंजरे तीन चरण मोटर है, जो एक नई डिज़ाइन की गई अपग्रेडिंग मोटर है।इसका पावर ग्रेड और माउंटिंग आयाम आईईसी मानक के अनुरूप है।
उत्पाद की विशेषताएँ
IP23 मोटर की इस श्रृंखला में उच्च दक्षता, बड़े शुरुआती टॉर्क आदि के फायदे हैं।
संचालन की स्थिति
परिवेश का तापमान -15 ℃ ~ + 40 ℃ है;ऊंचाई 1KM;और मासिक औसत वायु आर्द्रता ≤90% (यदि तापमान 25 ℃ है)।
विस्तृत आवेदन
IP23 मोटर की यह श्रृंखला मुख्य रूप से अधिक स्वच्छ क्षेत्रों में लागू होती है जो ज्वलनशील, विस्फोटक और संक्षारक गैसों से मुक्त होते हैं।यह सभी प्रकार के सामान्य मशीनरी उपकरण, जैसे मशीन टूल, पंप, पंखा, कंप्रेसर और परिवहन मशीनरी आदि को चलाने के लिए लागू किया जाता है।
प्रोफ़ाइल प्रदर्शन
उपलब्ध प्रकार के Y-IP23
मैं प्रकार |
मैं मूल्यांकित शक्ति |
मैं वर्तमान मूल्यांकित |
मैं स्पीड |
मैं क्षमता |
मैं शक्ति तत्व |
मैं | मैं | मैं | (声功率级) शोर स्तर डीबी (ए) |
mm/s कंपन गति |
मैं वज़न |
||
मैं बंद टोक़ |
मैं बंद करंट |
मैं मैक्स।टॉर्कः |
|||||||||||
मूल्यांकन टोक़ | वर्तमान मूल्यांकित | मूल्यांकन टोक़ |
1级 वर्ग 1 |
2级 कक्षा 2 |
|||||||||
तुल्यकालिक गति 3000r/mim | |||||||||||||
Y280M-2 | 132 | 238 | 2965 | 92.5 | 0.90 | 1.6 | 6.8 | 2.2 | 99 | 4.5 | |||
तुल्यकालिक गति 1500r/mim | |||||||||||||
Y280S-4 | 110 | 202 | 1480 | 92.5 | 0.88 | 1.7 | 6.8 | 2.2 | 93 | 2.8 | 4.5 | ||
Y280M-4 | 132 | 241 | 1480 | 93 | 0.88 | 1.8 | 6.8 | 2.2 | 96 | 2.8 | 4.5 | ||
तुल्यकालिक गति 1000r/mim | |||||||||||||
Y280S-6 | 75 | 141 | 985 | 91.5 | 0.87 | 1.8 | 6.5 | 2 | 90 | 2.8 | 4.5 | ||
Y280M-6 | 90 | 167 | 985 | 92 | 0.88 | 1.8 | 6.5 | 2 | 90 | 2.8 | 4.5 | ||
तुल्यकालिक गति 750r/mim | |||||||||||||
Y280S-8 | 55 | 112 | 740 | 91 | 0.80 | 1.8 | 6 | 2 | 81 | 2.8 | 4.5 | ||
Y280M-8 | 75 | 151 | 740 | 91.5 | 0.81 | 1.8 | 6 | 2 | 90 | 2.8 | 4.5 | ||
तुल्यकालिक गति 3000r/mim | |||||||||||||
Y315S-2 | 160 | 292 | 2970 | 92.5 | 0.90 | 1.4 | 6.8 | 2.0 | 105 | 4.5 | |||
Y315M1-2 | 185 | 338 | 2960 | 92.5 | 0.90 | 1.4 | 6.8 | 2.0 | 105 | 4.5 | |||
Y315M2-2 | 200 | 363 | 2970 | 93.0 | 0.90 | 1.4 | 6.8 | 2.0 | 105 | 4.5 | |||
Y315M3-2 | 220 | 397 | 2960 | 93.5 | 0.90 | 1.4 | 6.8 | 2.0 | 105 | 4.5 | |||
Y315M4-2 | 250 | 460 | 2970 | 93.8 | 0.88 | 1.2 | 6.8 | 2.0 | 107 | 4.5 | |||
Y355M2-2 | 280 | 514 | 2970 | 93.8 | 0.88 | 1.0 | 6.5 | 1.8 | 107 | 4.5 | |||
Y355M3-2 | 315 | 572 | 2970 | 94.0 | 0.89 | 1.0 | 6.5 | 1.8 | 107 | 4.5 | |||
Y355L1-2 | 355 | 643 | 2980 | 94.3 | 0.89 | 1.0 | 6.5 | 1.8 | 107 | 4.5 | |||
तुल्यकालिक गति 1500r/mim | |||||||||||||
Y315S -4 | 160 | 297 | 1480 | 93.0 | 0.88 | 1.4 | 6.8 | 2.0 | 103 | 2.8 | 4.5 | ||
Y315M1-4 | 185 | 342 | 1480 | 93.5 | 0.88 | 1.4 | 6.8 | 2.0 | 1.3 | 2.8 | 4.5 | ||
Y315M2-4 | 200 | 368 | 1480 | 93.8 | 0.88 | 1.4 | 6.8 | 2.0 | 103 | 2.8 | 4.5 | ||
Y315M3-4 | 220 | 404 | 1480 | 94.0 | 0.88 | 1.4 | 6.8 | 2.0 | 1.3 | 2.8 | 4.5 | ||
Y315M4-4 | 250 | 458 | 1480 | 94.3 | 0.88 | 1.2 | 6.8 | 2.0 | 106 | 2.8 | 4.5 | ||
Y355M2-4 | 280 | 507 | 1480 | 94.3 | 0.90 | 1.2 | 6.5 | 1.8 | 106 | 2.8 | 4.5 | ||
Y355M3-4 | 315 | 564 | 1480 | 94.3 | 0.90 | 1.0 | 6.5 | 1.8 | 106 | 2.8 | 4.5 | ||
Y355L1-4 | 355 | 634 | 1480 | 94.5 | 0.90 | 1.0 | 6.5 | 1.8 | 106 | 2.8 | 4.5 | ||
तुल्यकालिक गति 1000r/mim | |||||||||||||
Y315S-6 | 110 | 207 | 980 | 93.0 | 0.87 | 1.4 | 6.5 | 1.8 | 97 | 2.8 | 4.5 | ||
Y315M1-6 | 132 | 247 | 980 | 93.5 | 0.87 | 1.3 | 6.5 | 1.8 | 100 | 2.8 | 4.5 | ||
Y315M2-6 | 160 | 298 | 980 | 93.8 | 0.87 | 1.3 | 6.5 | 1.8 | 100 | 2.8 | 4.5 | ||
Y355M1-6 | 185 | 344 | 990 | 94.0 | 0.87 | 1.1 | 6.0 | 1.8 | 100 | 2.8 | 4.5 | ||
Y355M2-6 | 200 | 372 | 990 | 94.0 | 0.87 | 1.1 | 60. | 1.8 | 100 | 2.8 | 4.5 | ||
Y355M3-6 | 220 | 404 | 990 | 94.0 | 0.88 | 1.1 | 6.0 | 1.8 | 100 | 2.8 | 4.5 | ||
Y355M4-6 | 250 | 458 | 990 | 94.3 | 0.88 | 1.1 | 6.0 | 1.8 | 103 | 2.8 | 4.5 | ||
Y355L1-6 | 280 | 513 | 990 | 94.3 | 0.88 | 1.1 | 6.0 | 1.8 | 103 | 2.8 | 4.5 | ||
तुल्यकालिक गति 750r/mim | |||||||||||||
Y315S-8 | 90 | 183 | 740 | 92.2 | 0.81 | 1.3 | 6.0 | 1.8 | 93 | 2.8 | 4.5 | ||
Y315M1-8 | 110 | 222 | 740 | 92.8 | 0.81 | 1.3 | 6.0 | 1.8 | 93 | 2.8 | 4.5 | ||
Y315M2-8 | 132 | 265 | 740 | 93.3 | 0.81 | 1.3 | 6.0 | 1.8 | 97 | 2.8 | 4.5 | ||
Y355M2-8 | 160 | 321 | 740 | 93.5 | 0.81 | 1.1 | 5.5 | 1.8 | 97 | 2.8 | 4.5 | ||
Y355M3-8 | 185 | 371 | 740 | 93.5 | 0.81 | 1.1 | 5.5 | 1.8 | 97 | 2.8 | 4.5 | ||
Y355M4-8 | 200 | 401 | 740 | 94.0 | 0.81 | 1.1 | 5.5 | 1.8 | 97 | 2.8 | 4.5 | ||
Y355L1-8 | 220 | 439 | 740 | 94.0 | 0.81 | 1.1 | 5.5 | 1.8 | 97 | 2.8 | 4.5 | ||
Y355L2-8 | 250 | 512 | 740 | 94.0 | 0.79 | 1.1 | 5.5 | 1.8 | 99 | 2.8 | 4.5 | ||
तुल्यकालिक गति 600r/mim | |||||||||||||
Y315S-10 | 55 | 123 | 590 | 91.5 | 0.74 | 1.2 | 5.5 | 1.8 | 93 | 2.8 | 4.5 | ||
Y315M1-10 | 75 | 165 | 590 | 92.0 | 0.75 | 1.2 | 5.5 | 1.8 | 93 | 2.8 | 4.5 | ||
Y315M2-10 | 90 | 196 | 590 | 92.0 | 0.76 | 1.2 | 5.5 | 1.8 | 93 | 2.8 | 4.5 | ||
Y355M2-10 | 110 | 232 | 590 | 92.5 | 0.78 | 1.0 | 5.5 | 1.8 | 93 | 2.8 | 4.5 | ||
Y355M3-10 | 132 | 274 | 590 | 92.8 | 0.79 | 1.0 | 5.5 | 1.8 | 97 | 2.8 | 4.5 | ||
Y355L1-10 | 160 | 332 | 590 | 92.8 | 0.79 | 1.0 | 5.5 | 1.8 | 97 | 2.8 | 4.5 | ||
Y355L2-10 | 185 | 383 | 590 | 93.0 | 0.79 | 1.0 | 5.5 | 1.8 | 97 | 2.8 | 4.5 | ||
तुल्यकालिक गति 500r/mim | |||||||||||||
Y355M4-12 | 90 | 201 | 490 | 92.0 | 0.74 | 1.0 | 5.5 | 1.8 | 93 | 2.8 | 4.5 | ||
Y355L1-12 | 110 | 241 | 490 | 92.3 | 0.75 | 1.0 | 5.5 | 1.8 | 93 | 2.8 | 4.5 | ||
Y355L2-12 | 132 | 289 | 490 | 92.5 | 0.75 | 1.0 | 5.5 | 1.8 | 97 | 2.8 | 4.5 |
